Hardware

Delene bak målingene.

Fra værsensoren på flystedet til målingene på skjermen. Her er utstyret vi bygger rundt — med en ferdig solarnode eller en node du setter sammen selv.

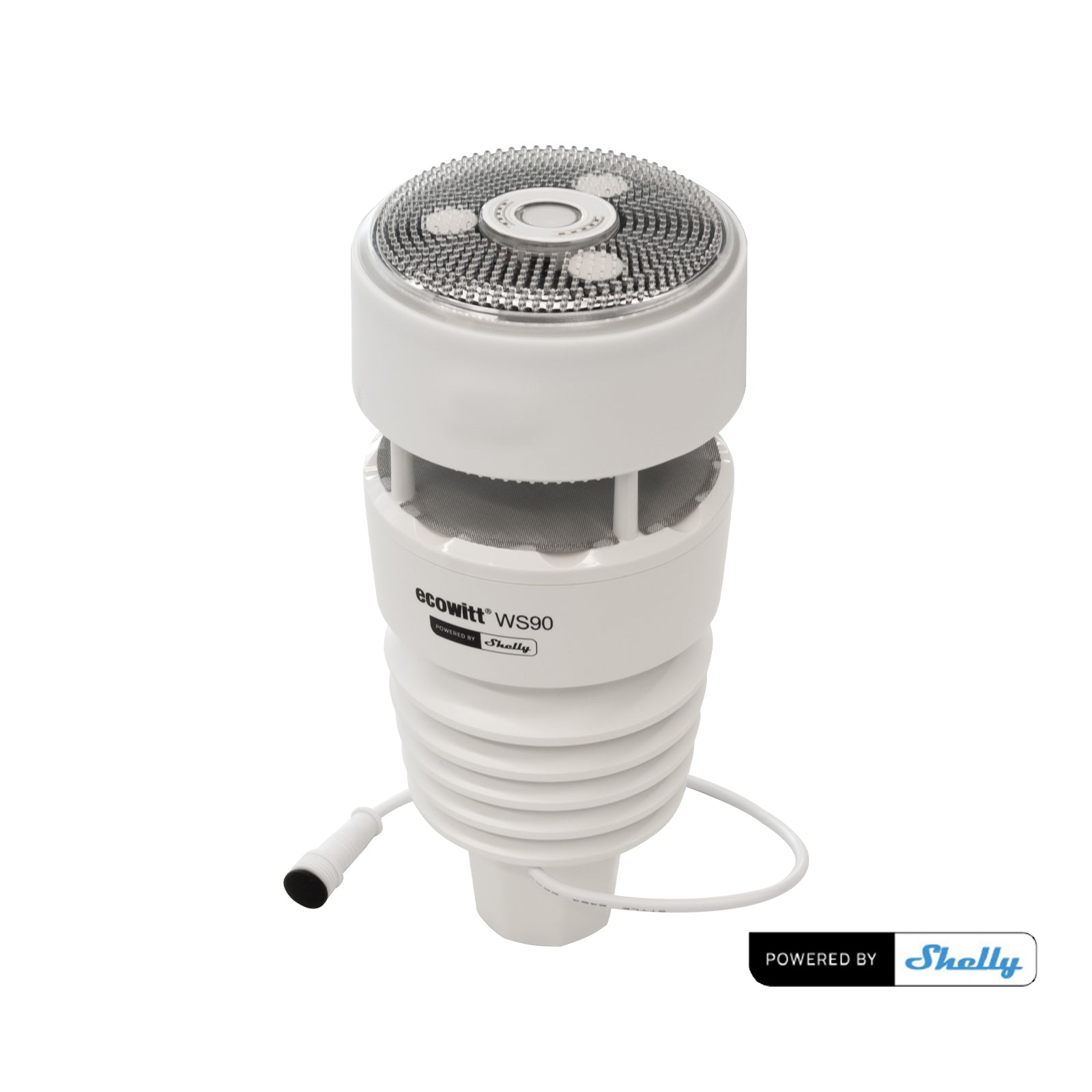

Ecowitt WS90 med merkingen Powered by Shelly. — Produktfoto: Ecowitt ↗

01 / Værsensor

Ecowitt WS90
Powered by Shelly

En kompakt 7-i-1-sensor med innebygd solcelle og batteribackup. Vinden måles med ultralyd, uten vindkopp eller bevegelig vindfløy. Nedbør registreres med en haptisk regnsensor. Sensoren monteres på et rør med diameter 25 mm.

Vind: Vindstyrke, vindkast og retning
Luft: Temperatur, fuktighet og trykk
Nedbør: Mengde og intensitet
Sollys: Lysintensitet og UV-indeks

Velg riktig WS90. Bakvind-radionodene bruker «Powered by Shelly»-utgaven med Bluetooth. Den vanlige WS90-utgaven bruker en annen radioløsning.

WS90 sender målingene trådløst over Bluetooth. En Bakvind-node i nærheten fanger opp sendingene og tar imot værdataene. Forventet rekkevidde er opptil 30 meter, men det vanlige er å montere noden på samme mast som sensoren. Bluetooth-forbindelsen gjør også andre plasseringer mulige.

Vinterdrift uten varme. WS90 har et innebygd varmeelement i området for vindmåling. Ecowitt oppgir at dette krever ekstern 12 V-strøm og aktiveres når temperaturen går under 0 °C. Den haptiske regnsensoren på toppen er ikke oppvarmet. På Bakvinds batteridrevne oppsett på avsidesliggende steder bruker vi ikke varmeelementet. Snø og is kan derfor blokkere ultralydsensorene, og pålitelige vindmålinger kan ikke forventes før sensoren tiner. Måling av vinternedbør kan også bli påvirket.

Vi har kjøpt vår sensor i en lokal nettbutikk. Den kan også bestilles direkte fra Ecowitt.

Se WS90 hos Ecowitt

Ferdig utendørsenhet eller eget oppsett.

Velg hvordan du vil bygge.

02 / Ferdig solarnode · Seeed Studio

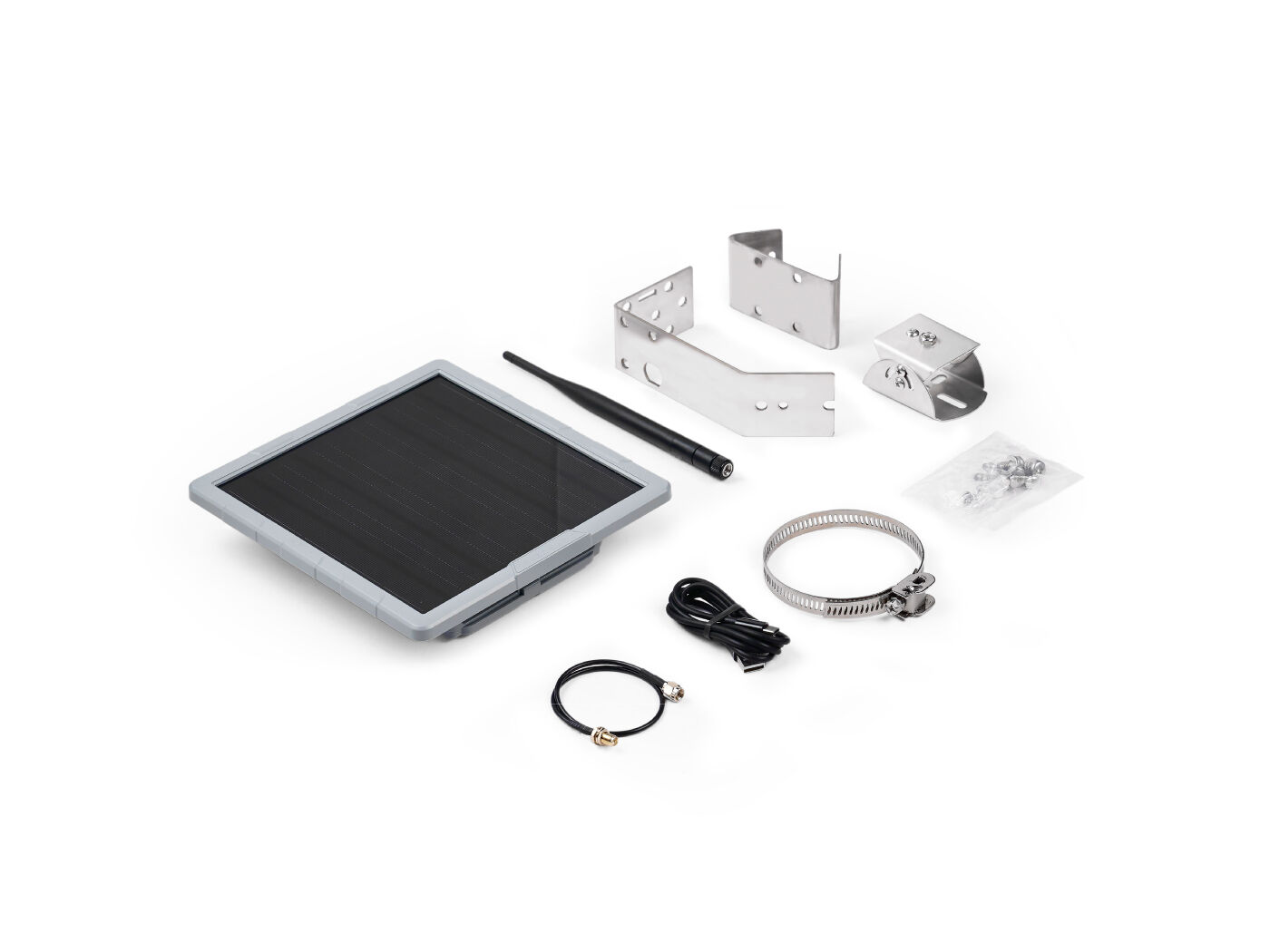

SenseCAP Solar Node P1-Pro

Plasseres ved værsensoren. Med Bakvind-programvaren tar den imot målingene over Bluetooth og sender dem videre over LoRa-radio.

Solpanel og batteri er samlet i en utendørsenhet. Det er vårt foretrukne utgangspunkt når du vil bruke mindre tid på å bygge kapsling og strømforsyning.

Kan brukes som sender ved sensoren, repeater uten sensor eller repeater som også sender målinger fra sin egen sensor.

SenseCAP Solar Node P1-Pro kan bestilles direkte fra Seeed Studio.

Se solarnoden hos Seeed Studio

02 / Ferdig solarnode · RAKwireless

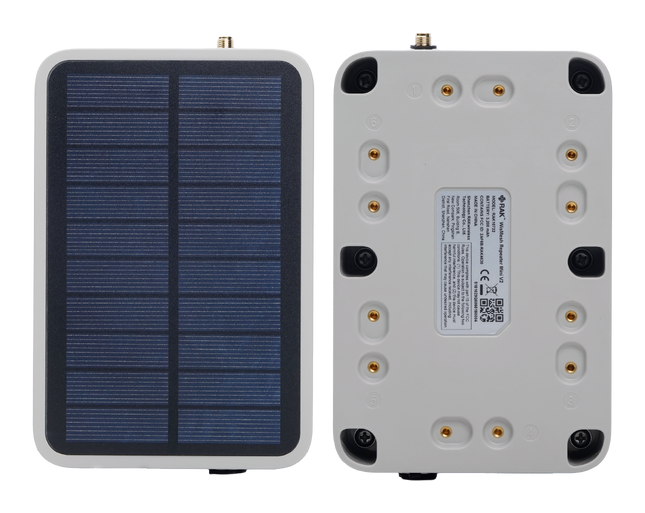

WisMesh Repeater Mini V2

En kompakt utendørsnode med integrert solcelle, et oppladbart batteri på 3200 mAh og IP67-kapsling.

Bakvind-oppsettet tar utgangspunkt i 22 dBm-varianten med RAK4631. V2 selges også i en 30 dBm-variant med annen maskinvare.

Med Bakvind-programvare kan den brukes som sender ved en værsensor, som repeater uten sensor eller som repeater som også sender målinger fra sin egen sensor.

Se WisMesh Repeater Mini V2 hos RAKwireless

Disse enhetene selges også til andre radiosystemer. For å brukes i Bakvind må de ha riktig Bakvind-programvare og konfigurasjon.

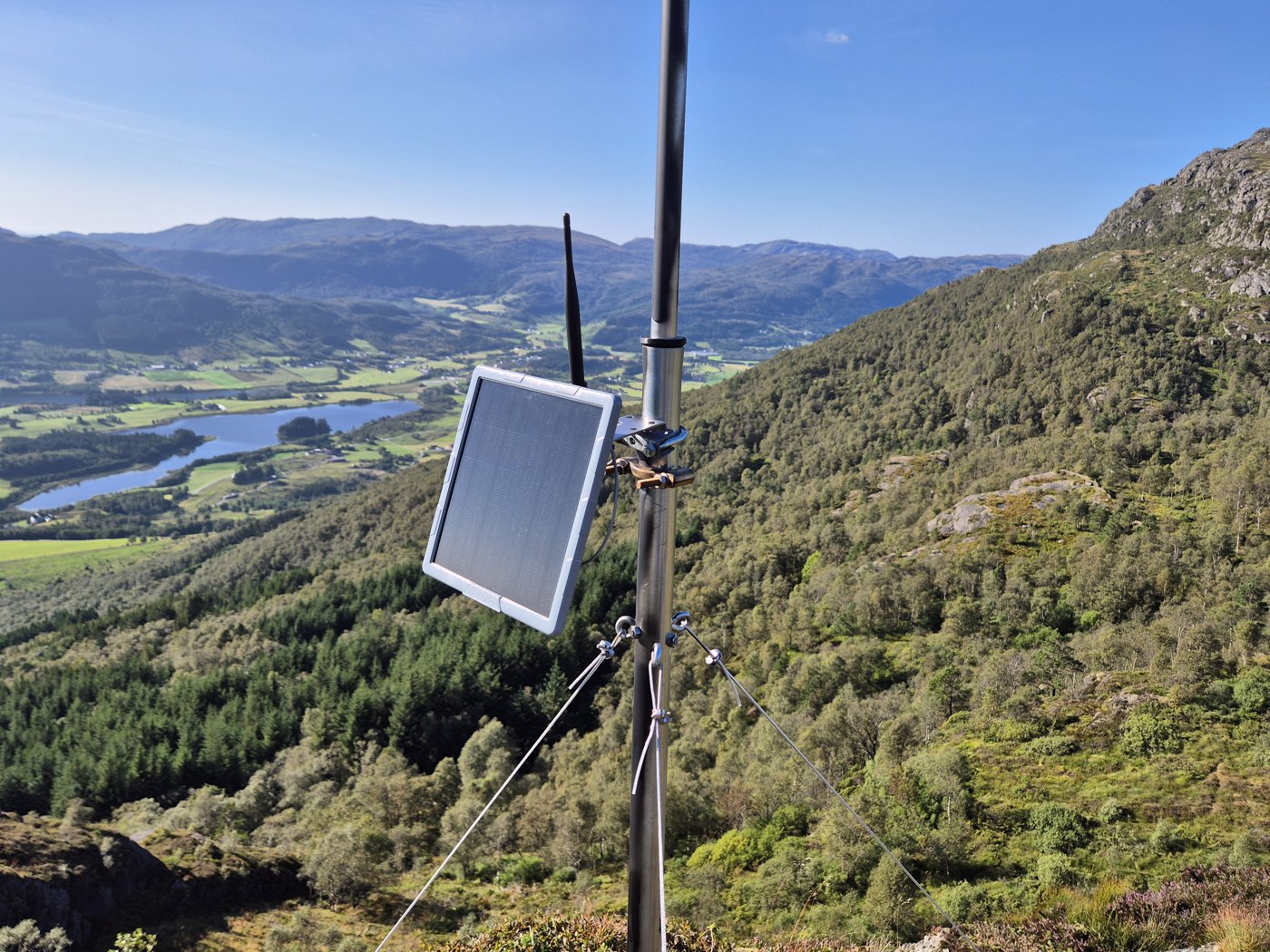

Solarnode med panel og radioantenne montert på en mast i terrenget. — Sol, plassering og radiokontakt hører sammen.

Når målingene må videre

Én node.
Flere oppgaver.

Sender ved sensoren: Tar imot lokale værmålinger over Bluetooth og sender dem videre over LoRa.
Repeater uten sensor: Plasseres der den har radiokontakt begge veier og videresender målinger fra andre noder.
Repeater med sensor: Videresender andres målinger og sender samtidig værdata fra sensoren ved sin egen plassering.

En repeater trengs bare når radioveien krever det. Den gir ikke internettilgang; det er gatewayens oppgave.

03 / Gateway med Wi-Fi

Siste radiostopp. Videre på nett.

Gatewayen mottar LoRa-meldingene og sender dem til Bakvind.no. Den står der det finnes fast strøm, Wi-Fi med internett og radiokontakt med nodene. Heltec WiFi LoRa 32 V4 er gatewayen vi anbefaler.

Velg versjonen med OLED-skjerm. Skjermen brukes til å vise statusinformasjon fra gatewayen.

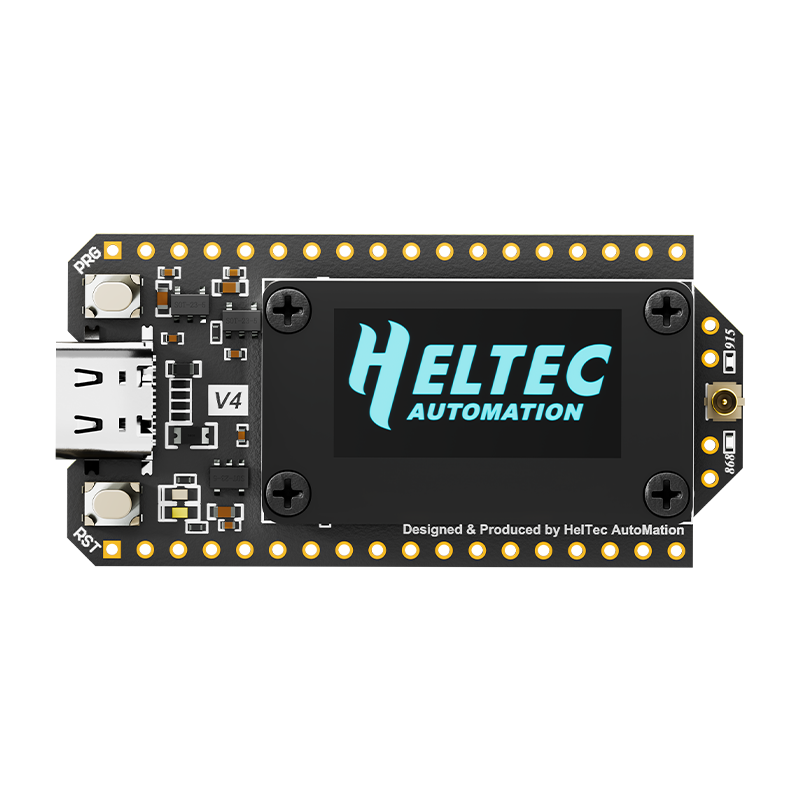

Heltec WiFi LoRa 32 V4-kretskort med OLED-skjerm. — Heltec WiFi LoRa 32 V4 og Bakvinds egenutviklede, 3D-printede gatewayboks.

Anbefalt gateway

Heltec WiFi LoRa 32 V4

En kompakt gatewayplattform med ESP32-S3, SX1262-radio for 868 MHz, Wi-Fi og OLED-skjerm. Gatewayen brukes med fast strøm og kobler radionettverket til Bakvind.no over internett.

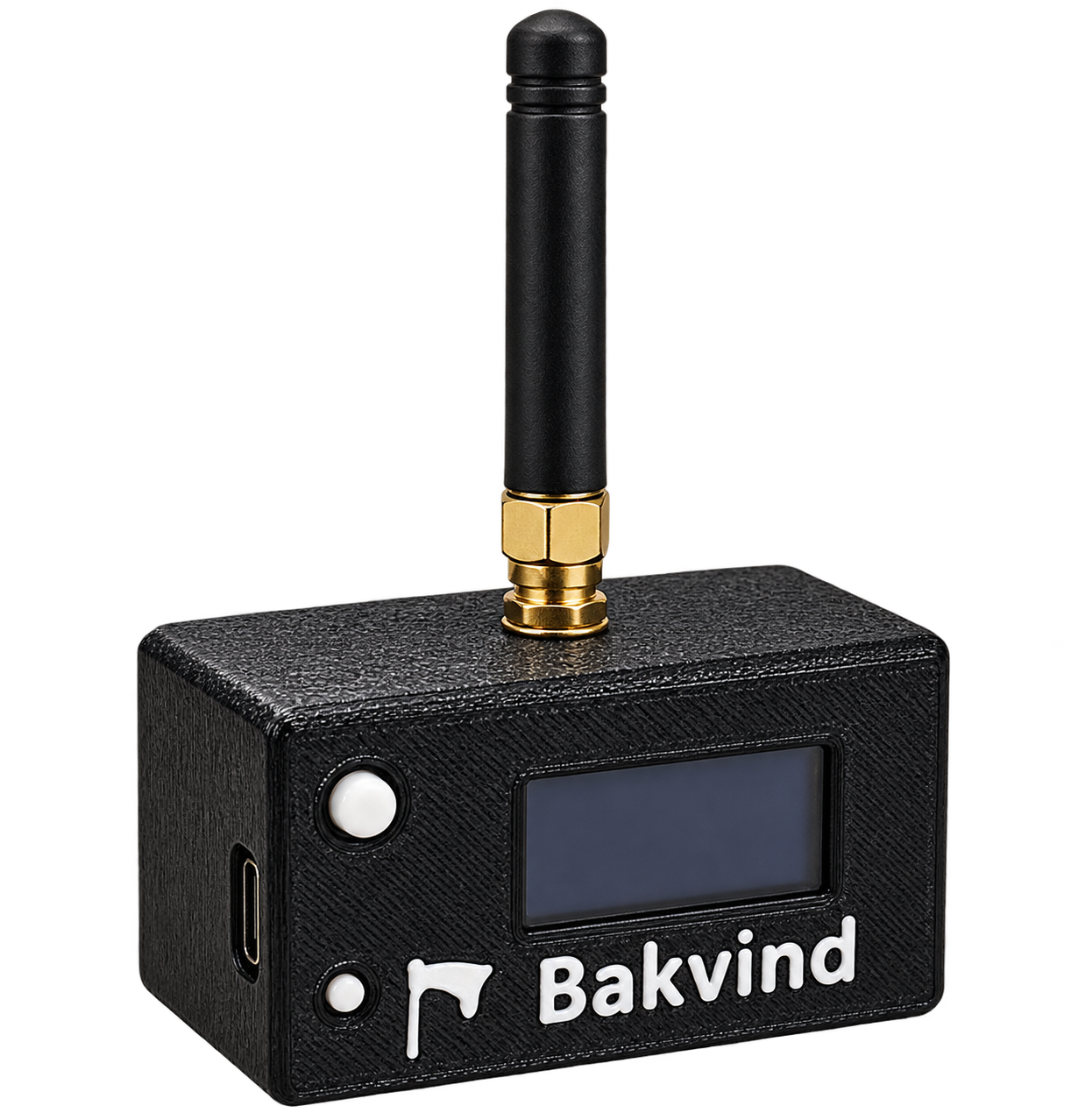

Bakvind har utviklet et kompakt 3D-printet hus spesielt for Heltec WiFi LoRa 32 V4. For å gi huset et lavere tyngdepunkt har bunnen klikkfester for to M10-muttere som ballast. Det gjør gatewayen mer stabil og reduserer faren for at den velter, særlig når den brukes med en lengre antenne.

3MF-filen er laget for Bambu Studio og kan lastes ned nedenfor.

WiFi LoRa 32 V4 kan bestilles direkte fra Heltec. Kontroller at du velger V4 med riktig frekvensvariant og OLED-skjerm.

Se WiFi LoRa 32 V4 hos Heltec Last ned Bakvind-huset for Bambu Studio

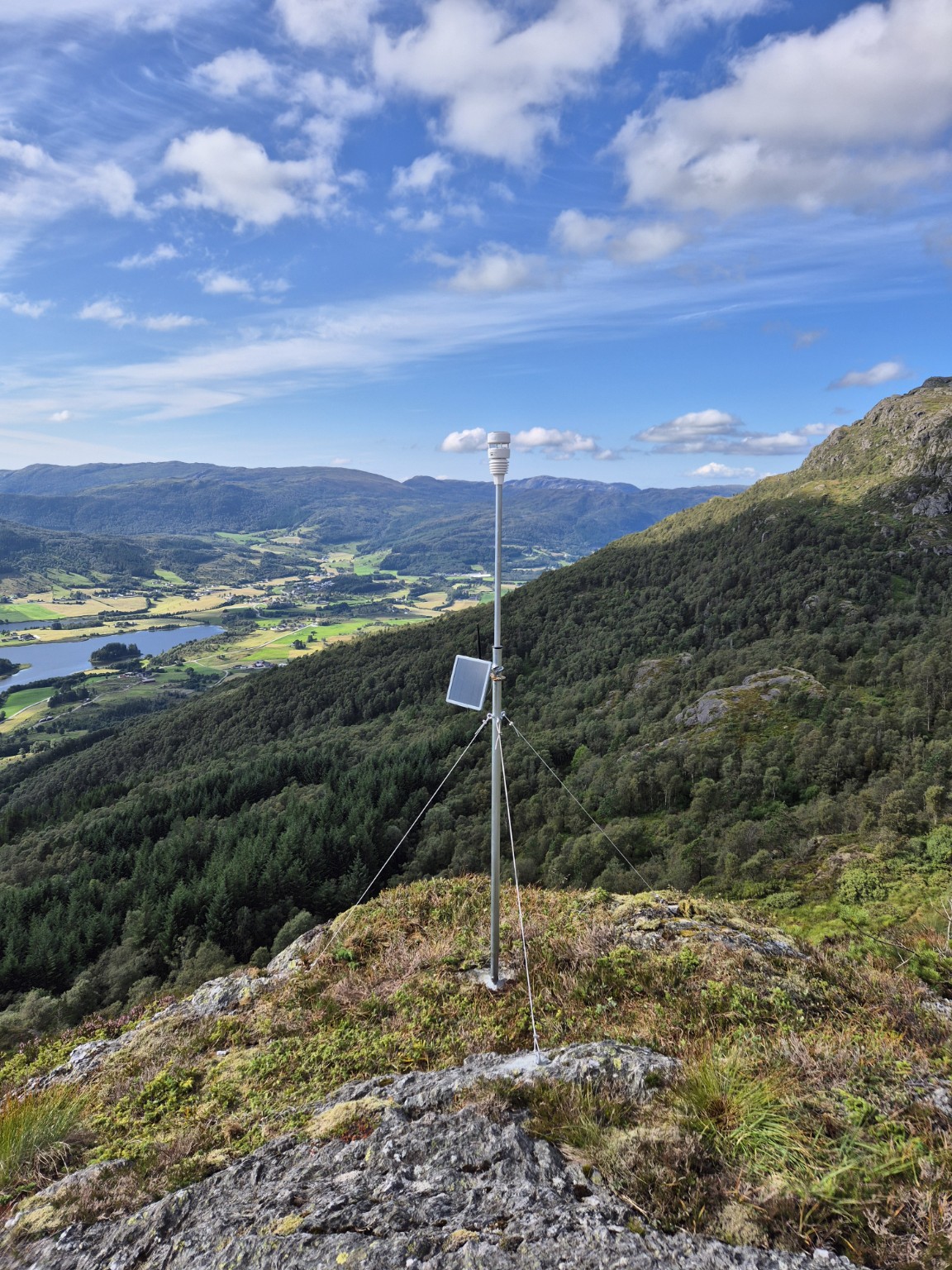

Værsensor, solcelledrevet node og bardunert mast montert på Blikra.

04 / Selvbygget værstasjonsmast

Bygg masten selv.

Sensoren trenger fri vind. Noden trenger sol og radiokontakt. En stødig mast med god bardunering holder utstyret på plass.

Vi bygger masten av tilgjengelige deler og tilpasser høyde, innfesting og bardunering til stedet. Sensor og radioantenne har ulike behov; begge må få en god plassering.

Se byggeguiden for værstasjonsmast

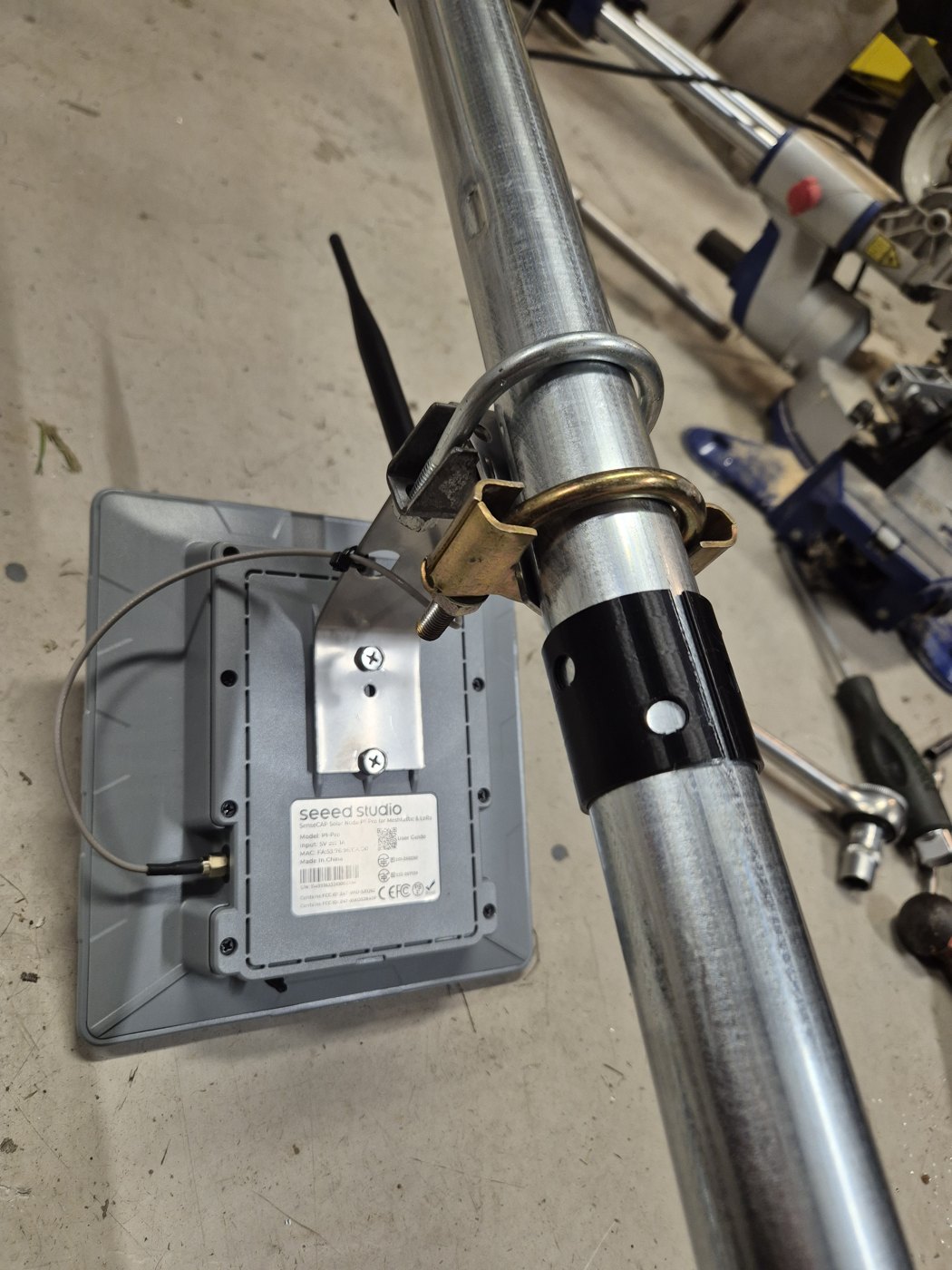

Detalj fra selvbygget mast med klemmer, innfesting og elektronikkapsling. — **Fra verkstedet til flystedet.** Detalj fra prosjektets mastbygging. Innfesting, kabler og kapsling må tåle været og være tilgjengelige når noe skal vedlikeholdes.

Før du velger utstyr

Noen praktiske avklaringer.

Deler du ikke finner i lokale nettbutikker, kan som regel bestilles direkte fra produsenten eller via AliExpress og eBay. Sjekk at modell og variant stemmer med oppsettet du skal bruke.

Trenger flystedet mobildekning?

Nei, ikke når du bruker radiolink. Værstasjonen må ha radiokontakt med en gateway, direkte eller via en repeater. Gatewayen trenger internettilgang. Terreng og plassering avgjør om forbindelsen fungerer.

Kan stasjonen sende direkte over mobilnettet?

Støtte for mobilnett er planlagt. Oppsettet som er vist her, bruker radiolink til en gateway med Wi-Fi.

Kan vi bruke en vanlig WS90 med Ecowitt-basestasjon?

Bakvind har også en separat løsning for vanlig WS90 med GW2000-basestasjon. Det er en annen tilkoblingsvei enn Shelly-sensoren og radionodene som er vist her. Velg oppsett før du velger sensor.
