En enkel mast bygget av standarddeler.

Masten vår er basert på deler fra Biltema, en stor bilrekvisitakjede i Skandinavia. Bor du et annet sted, kan du bruke idéene som utgangspunkt og finne tilsvarende deler lokalt.

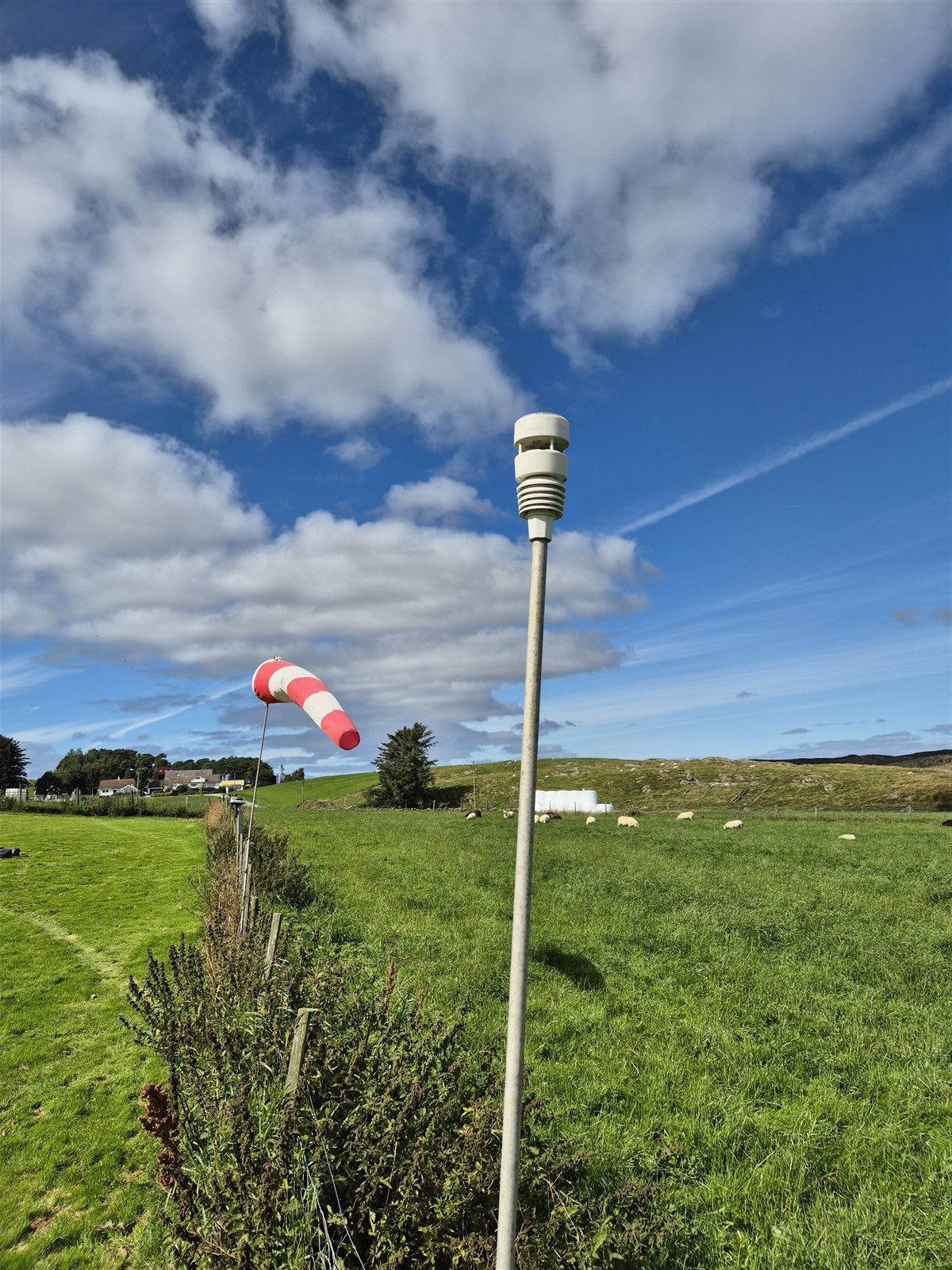

Den nederste og lengste delen er et galvanisert stålrør som selges som «antennemast». Det er solid og gjør det enkelt å montere barduner, radionode og annet utstyr. Røret har flenser og kan skjøtes med et ekstra rør dersom man ønsker en høyere mast. Den korte delen øverst er et aluminiumsrør med diameter 25 mm som passer direkte i festet på værsensoren.

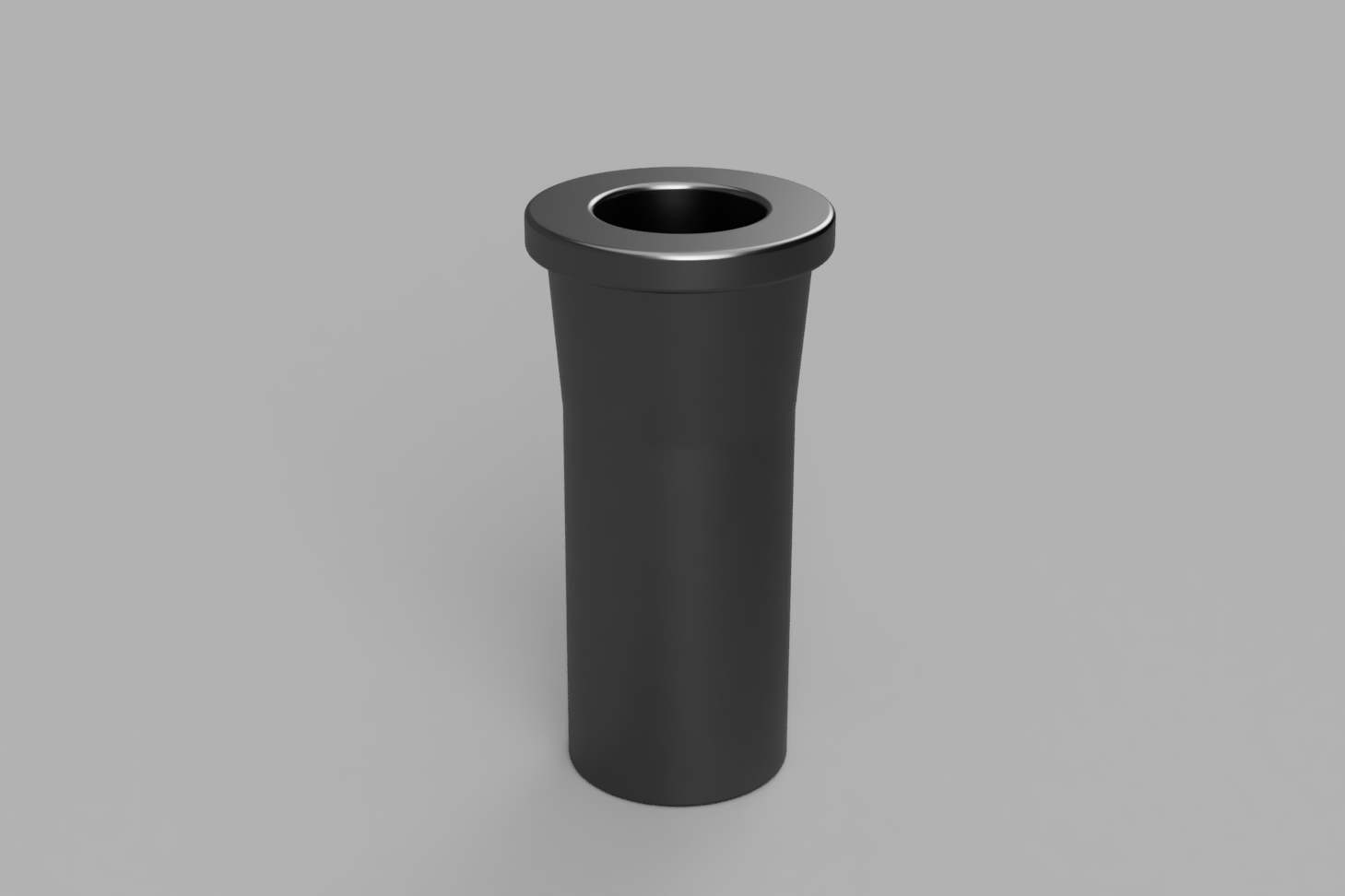

Mellom rørene bruker vi en 3D-printet adapter som er banket på plass. Adapteren kan gjerne sikres med en skrue. En annen løsning er å tilpasse rørene slik at de kan skrus direkte sammen uten adapter.

Mastrør og aluminiumsrør er felles for begge monteringsmåtene. Klargjør også hullene du trenger før du tar masten med ut.

1. Monter mastrøret med smal ende ned og bred ende opp.
2. 3D-print overgangen mellom mastrøret og aluminiumsrøret fra STL-filen nedenfor.
3. Monter aluminiumsrøret i toppen av mastrøret. Aluminiumsrøret er 25 mm og passer til værstasjonssensoren.

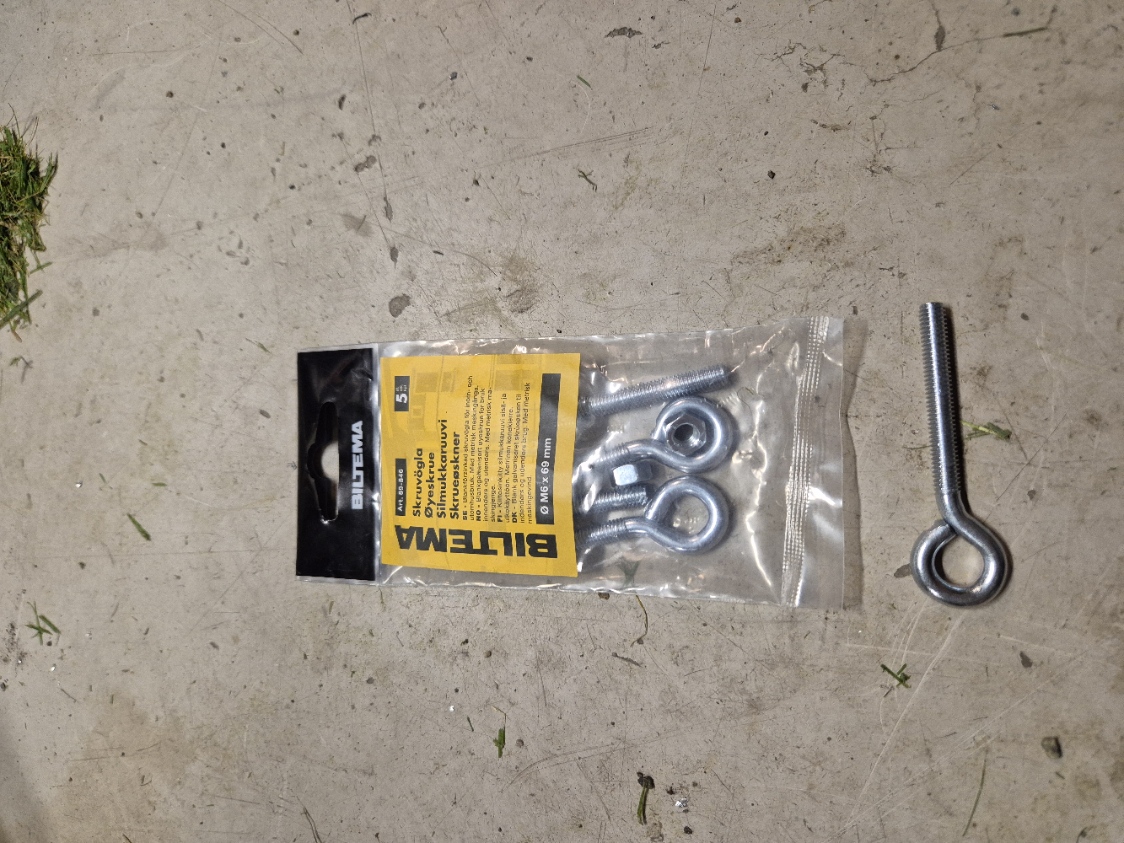

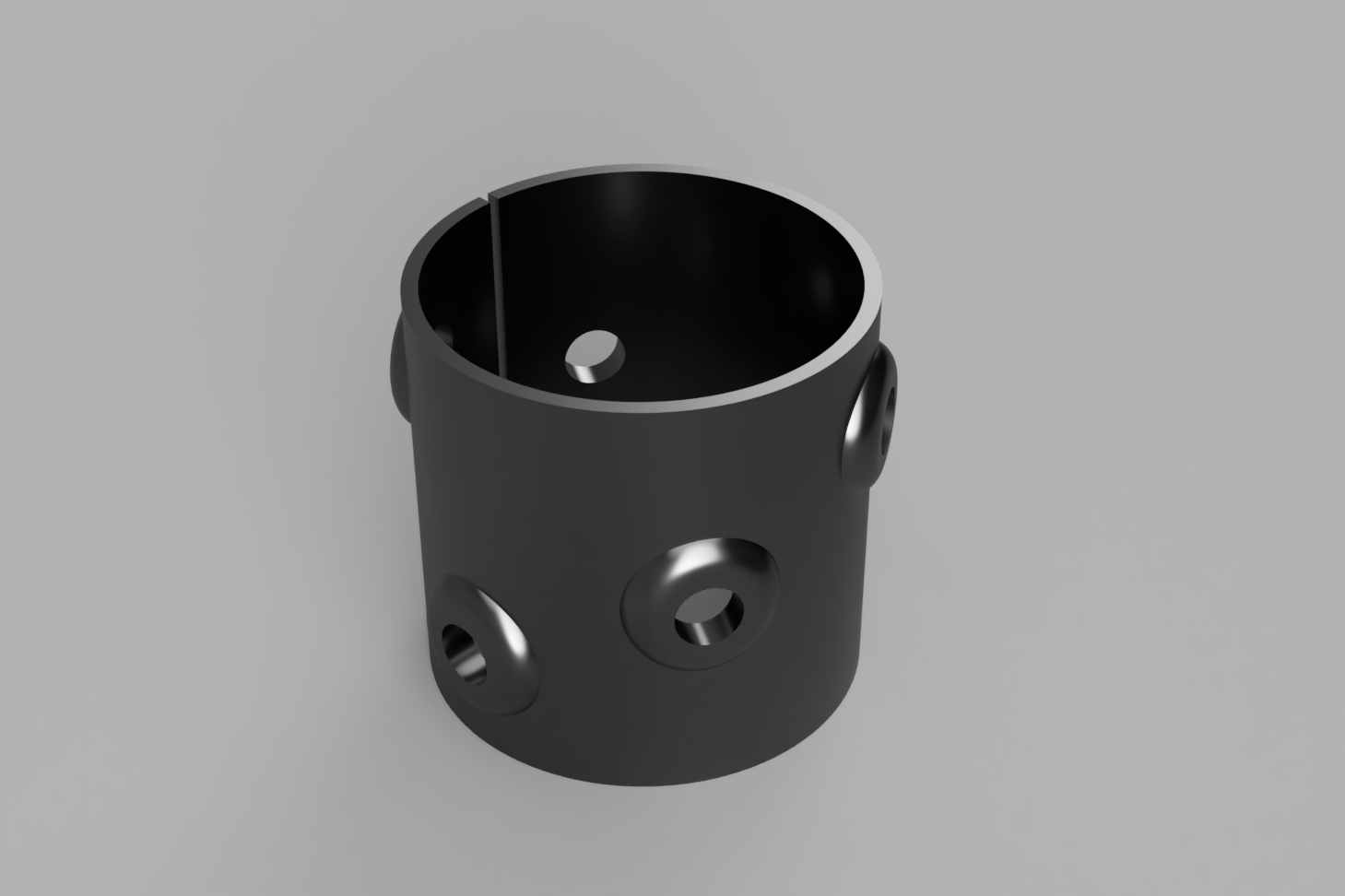

4. Hvis masten skal barduneres: 3D-print boremal, bor tre hull og monter M6-øyeboltene gjennom mastrøret med mutter. Dette må gjøres ved fjellmontering, men er valgfritt ved jordanker.
5. Monter Solar Node på masten med to rørklammer eller slangeklemmer som beskrevet nedenfor. Det er også mulig å bruke en annen Bakvind-node eller plassere noden et annet sted.
6. For fjellmontering: plasser vinkelbeslaget mot mastrøret og bor et 8 mm hull nederst i røret, tilpasset høyden på vinkelen.

Monter Solar Node uten tiltfunksjonen.

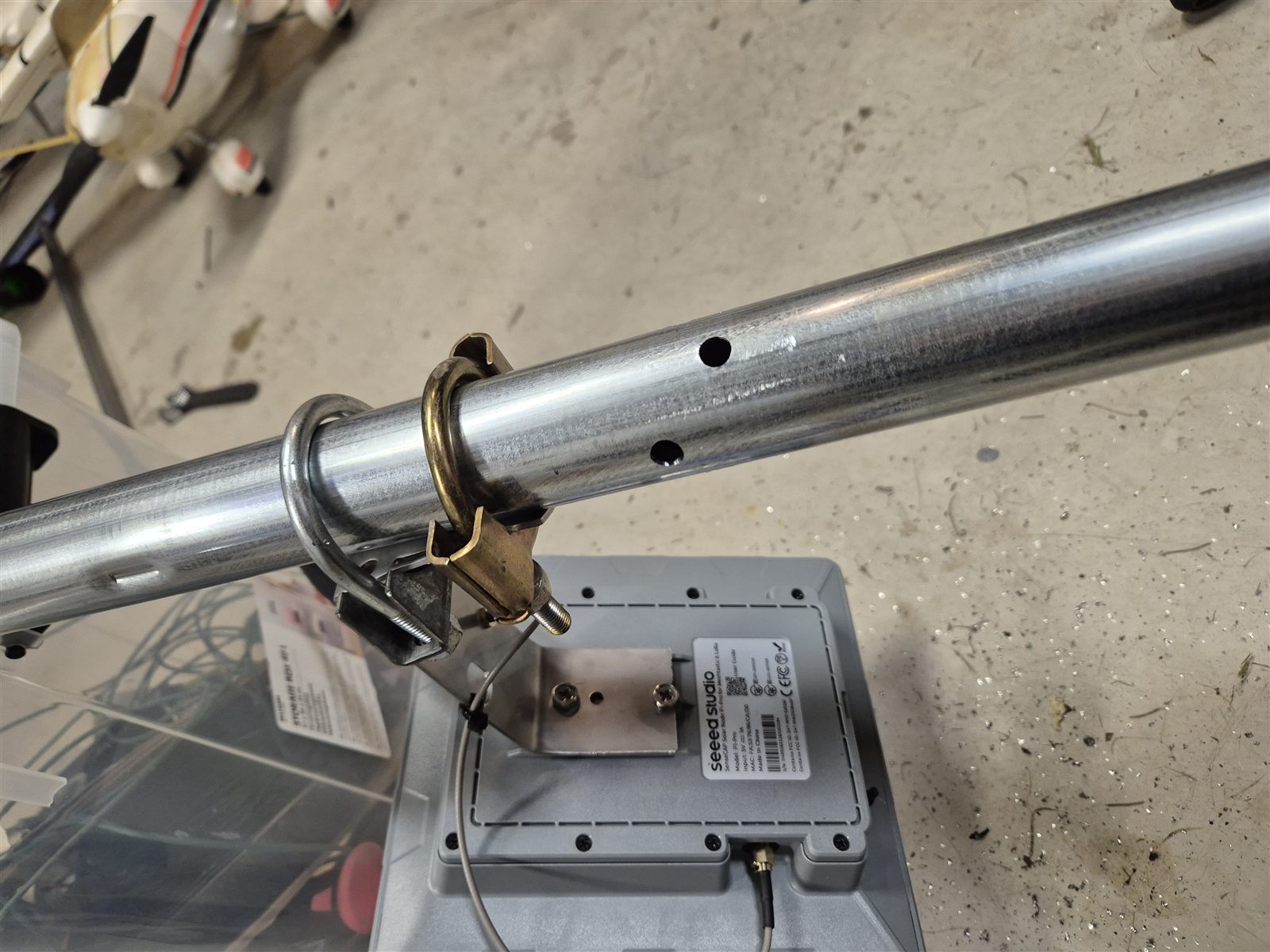

Det medfølgende festet passer ikke direkte på mastrøret. Vi tar bort delen av festet som er beregnet for montering mot masten, og monterer heller ikke tiltfunksjonen. Hovedfestet klemmes direkte mot mastrøret med to rørklammer eller slangeklemmer. Hvis solpanelet trenger en annen vinkel, kan hovedfestet bøyes til ønsket vinkel.

På den nordlige halvkule bør solpanelet vende mot sør. Tilpass vinkelen slik at panelet treffer sola godt gjennom året, med særlig hensyn til den lavere sola om våren og høsten på nordlige breddegrader. Unngå skygge fra mast, sensor og vegetasjon.

Det vanlige er å montere noden på samme mast som sensoren. Forventet Bluetooth-rekkevidde er opptil 30 meter, så andre plasseringer er også mulige.

Det kan være en fordel å male masten matt svart før montering. Da unngår du at den blanke overflaten skinner i sola, og masten blir mindre fremtredende i landskapet.
